Boîtiers de serveur 1U RACK

Dans le monde des serveurs en rack, la norme est de 19" (bien que 10" soit également populaire), et la hauteur du boîtier est mesurée en unités U. Généralement, les fabricants proposent aujourd'hui des boîtiers de serveurs en rack de 1U à 4U - et parfois même 3U pour des tâches spéciales. Plus le boîtier est haut, plus il est facile d'y placer des composants plus puissants, d'assurer une meilleure circulation de l'air à l'intérieur du boîtier et de faire de la place pour des blocs d'alimentation plus puissants ou des systèmes de refroidissement plus importants. Cependant, dans la pratique, "moins" signifie parfois "plus" : dans les petites salles de serveurs, dans les armoires murales et dans les bureaux à domicile, un boîtier de rack 1U est la solution la plus compacte et la plus rentable.

Pourquoi ? Parce qu'avec une hauteur de seulement 1U (c'est-à-dire 44,45 mm), le cadre te permet de caser un serveur rack 1U dans des endroits où les conceptions 2U ou 4U - avec toute l'infrastructure du serveur - ne tiennent tout simplement pas. À une époque où le coût de l'espace augmente dans les centres de données et où les conditions de travail sont limitées, cette approche apporte un avantage économique mesurable. Bien sûr, il y a aussi le revers de la médaille - un inconvénient sous la forme d'un refroidissement plus difficile et d'une expansion limitée - mais nous y reviendrons dans un instant.

Serveur RACK 1U - à qui s'adresse-t-il ?

Serveur de fichiers ou réseau local en armoire rack à la maison: un petit NAS avec deux ou trois baies de disques peut stocker toute ta médiathèque et les sauvegardes de ta famille, accroché discrètement à côté du panneau de connexion.

Réseaux d'entreprise de PME: un contrôleur de domaine, un serveur d'impression ou un nœud de virtualisation léger (par exemple, Proxmox avec AMD EPYC Embedded ou Intel Xeon-D économe en énergie) trouvera facilement sa place dans un rack 9U.

CCTV/NVR: un enregistreur IP prenant en charge une douzaine de caméras de surveillance a principalement besoin d'espace pour des disques de 3,5 pouces, et un boîtier de rack 1U lui permet d'être monté dans la même colonne qu'un commutateur PoE.

Edge computing et telco: le 1U est utilisé comme nœud MEC (Multi-access Edge Computing), pare-feu SD-WAN ou passerelle VoIP dans les systèmes PBX.

Laboratoires amateurs: un cluster ou une "lame" Raspberry Pi composé d'ordinateurs rack x86/Arm SBC permet de faire tenir tout le "nuage" d'un expérimentateur dans un seul rail.

Audio-vidéo: les fermes de rendu, les serveurs de transcodage et de streaming (par exemple, le support de concerts en direct) sont souvent construits sur des cartes mini-ITX dans des racks 1U, précisément en raison de leur facilité de transport dans des valises.

Avantages d'une configuration de serveur 1U

1. Petite taille - facile à installer dans des armoires murales de 6 à 12U ; convient là où les mastodontes classiques > 40U n'ont aucune chance.

2. Coûts d'infrastructure réduits - une armoire plus courte et moins profonde signifie des multiprises moins chères, un câblage plus simple et des factures moins élevées pour le refroidissement de toute la pièce.

3. Installation flexible - 1U s'accroche dans un garage, une alcôve de bureau, un studio de musique, ou même une boutique en ligne pour l'hébergement des points de vente, sans occuper un espace au sol précieux.

4. Mobilité - tu peux emmener un serveur 1U léger à un événement ou à un salon professionnel en tant qu'appareil de démonstration sans te soucier de l'excès de bagages.

5. Mise à l'échelle modulaire - au lieu d'un grand rack 2U, tu construis une ferme de plusieurs 1U et tu ajoutes des nœuds supplémentaires lorsque la demande de puissance de calcul augmente vraiment.

6. Gestion de l'environnement - dans les micro-nodes densément peuplés, il est plus facile de mettre en œuvre une politique de "remplacement en place" en glissant simplement une nouvelle unité dans un rail libre.

Problèmes posés par le boîtier du serveur RACK 1U

Refroidissement et ventilation

La hauteur de 1U ne laisse que quatre centimètres pour les dissipateurs de chaleur. Les petits ventilateurs de 40 mm doivent tourner plus vite, ce qui augmente le bruit et peut être gênant dans un environnement de bureau. Dans un boîtier de rack 1U, tout câble qui obstrue la circulation de l'air peut augmenter la température des composants de plusieurs degrés, et dans un centre de données, obliger à un overclocking coûteux par climatisation.

Configuration : processeur puissant, mémoire vive, alimentation

Les processeurs modernes - de AMD EPYC à Intel Xeon Scalable - atteignent aujourd'hui des performances impressionnantes, mais ils peuvent aussi consommer jusqu'à 250 W. Un tel processeur, plus une RAM rapide et des accélérateurs GPU, nécessitent à la fois de l'espace et un refroidissement agressif. Il est difficile d'intégrer un système de caloducs étendu dans un châssis 1U, et un seul bloc d'alimentation (en particulier lorsque le client n'opte pas pour une alimentation redondante) fonctionne presque à la limite de ses spécifications. Par conséquent, lors de la conception d'un serveur rack 1U, il ne vaut pas la peine de choisir tout de suite la configuration la plus puissante possible - le risque d'étranglement thermique est tout simplement trop grand.

Expansion et installation de disques

Le format compact signifie également que les possibilités d'extension sont limitées. En général, un boîtier de rack 1U contient deux à trois disques de 2,5 pouces et n'offre généralement pas de baies d'échange à chaud. Lorsqu'une entreprise commence à accumuler plus de données, l'augmentation de l'espace de stockage ou la migration vers une baie plus rapide devient une opération qui nécessite le remplacement d'une autre armoire ou d'un autre boîtier. De même, l'ajout d'une carte réseau 100 Gb/s ou d'un nouveau module NVMe peut s'avérer difficile car le seul emplacement PCIe est déjà occupé par une carte HBA.

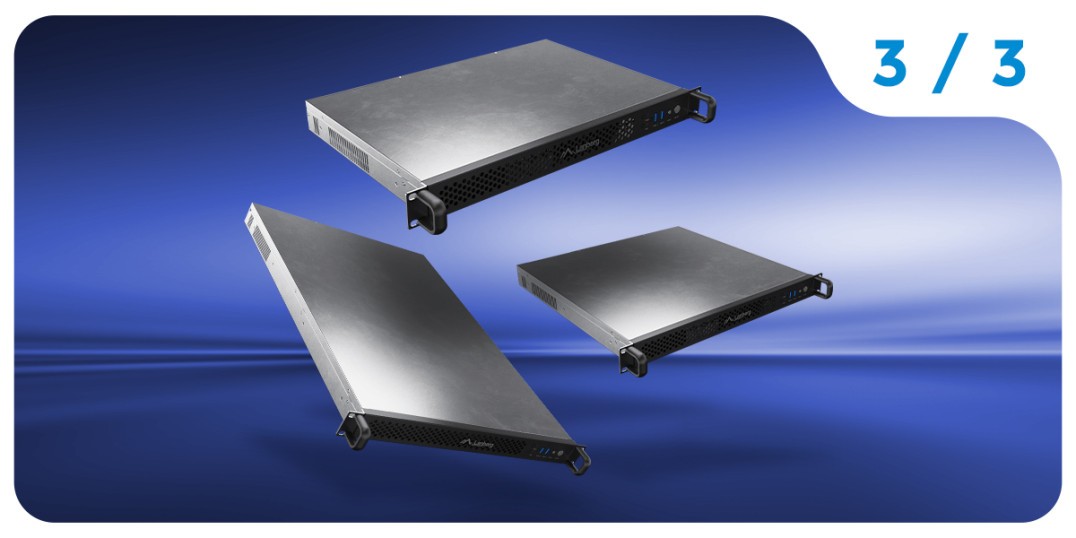

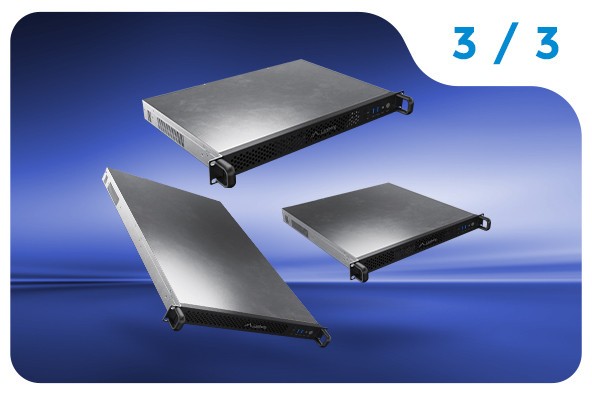

Nouvelle gamme de boîtiers de serveur Lanberg 1U

Malgré les limites évidentes décrites ci-dessus, le format 1U reste le juste milieu lorsque l'économie d'espace et les exigences de performances modérées sont importantes. C'est pourquoi Lanberg, après le succès de ses modèles 2U et 4U, présente aujourd'hui une nouvelle série de boîtiers de serveur rack 1U répondant à trois cas d'utilisation principaux - du mini-NAS aux serveurs d'application haute performance.

SPÉCIFICATIONS DES MODÈLES LANBERG 1U

Grâce à des canaux d'air optimisés et à des répartiteurs PWM préinstallés, les nouveaux modèles minimisent la différence de fonctionnalité pratique entre 1U et 2U. Chaque variante est disponible auprès de nos partenaires et distributeurs officiels, ainsi que les accessoires de montage.

Résumé

Il n'y a pas de "meilleure" hauteur de boîtier - cela dépend de l'assemblage, du budget et de l'installation. Les boîtiers de serveurs en rack 1U, 2U et 4U coexistent parce qu'ils répondent aux différents besoins des utilisateurs : des stations périphériques aux grands centres de données. Lanberg propose une gamme complète de solutions bien conçues et abordables pour que les ingénieurs et les installateurs puissent choisir le matériel adapté à leurs projets et faire passer la gestion de l'infrastructure informatique au niveau supérieur.
